【技術摘要】
本技術是一種新型真空熱解處理城鎮生活垃圾的系統及方法，本工藝采用低溫熱解碳化無害化技術，滿足“循環經濟”發展模式要求。城鎮生活垃圾垃圾熱解無害化處置投產后，可將城鎮生活垃圾垃圾轉化為可利用的資源，在減少城鎮生活垃圾垃圾對環境的二次污染的同時，可創造再生資源利用與新效益。城鎮生活垃圾垃圾熱解產物生物質炭，可以調節土壤結構，防治土壤板結等，形成了城鎮生活垃圾—產品無害化—產品—再生資源的反饋式流程，滿足發展“循環經濟”的發展戰略要求，實現了“減量化、無害化、資源化、再循環”的操作原則，符合循環經濟發展趨勢。

【技術領域】
本技術涉及到一種新型真空熱解處理城鎮生活垃圾的減量化、無害化、資源化處理方法，轉化資源全部定向回收，生產過程無氣、固、液排放。城鎮生活垃圾處理率99%。更具體地說是不同于現在的城鎮生活垃圾水洗、填滿、焚燒的一種新的處理城鎮生活垃圾的方法。
【技術背景】
21世紀，人類進入知識經濟、循環經濟時代。世界各國正把“發展循環經濟”和“建立循環型社會”作為實現可持續發展的重要途徑，循環經濟要求以廢舊物資“減量化，無害化，資源化，再使用，再循環”為社會經濟活動的行為準則。
【技術內容】
本技術的目的是克服現有技術的缺陷，提供一種節能環保的城鎮生活垃圾處理生產系統及方法。
1.城鎮生活垃圾計量系統
2.全自動進料系統
3.全封閉真空熱解反應系統
4.燃氣加熱系統冷凝系統
5.油水分離系統
6.強力霧化除塵系統（符合國際排放標準）
7.自動高溫出渣系統：
8.廢氣回收系統 （廢氣C1-C4凈化處理系統）
9.防爆安全保護裝置
10.控制系統

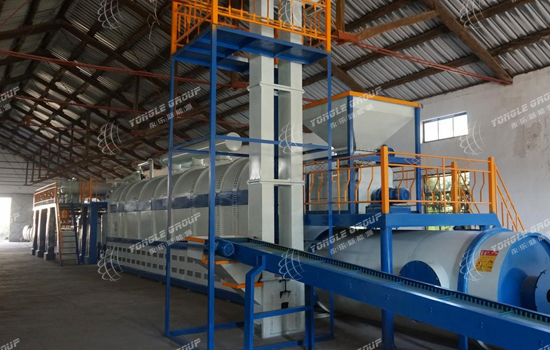

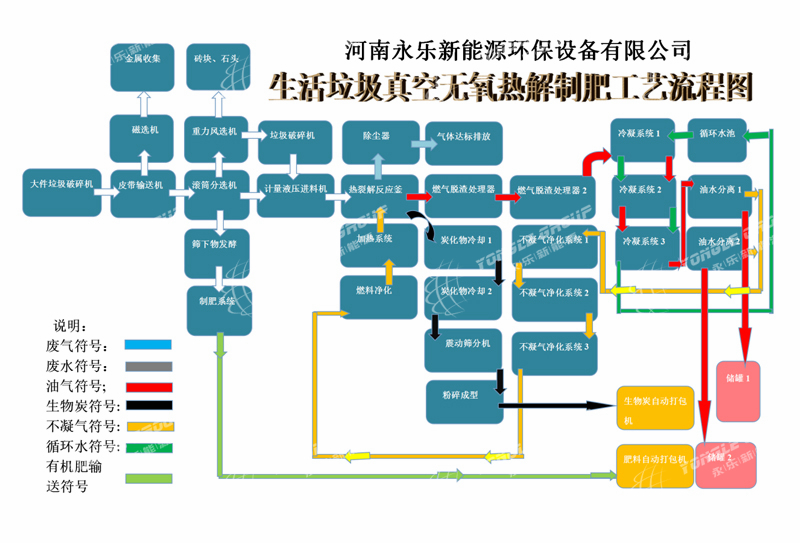

【流程圖】
【具體實施方式】
1、常壓恒溫供熱逆返工藝方式，實現了動態供熱和靜態受熱，被熱解物料受熱均勻 ，能準確地調節物料輸送量和自動控制溫度，同時實現了熱能循環利用，熱效率高，節約能源，反應速度快！
2、采用連續氣閉輸送和氣閉頂推輸出，萬向環向同步位移密封等創新技術，解決了全密閉狀態下，城鎮生活垃圾等大分子固態有機物低溫真空熱解過程中的安全無泄漏密閉輸送難題。
3、獨特的變速反應室內置結構，完成物料在催裂化反應過程中的動態導向和輸出。同時還可以控制低溫真空熱解物料停留時間，提高城鎮生活垃圾低溫真空熱解效率和低溫真空熱解產物質量。
4、城鎮生活垃圾由液壓輸送或泵輸送（根據物料特性選擇進料方式）送入微負壓熱解反應釜裝置。
5、進入真空熱解裝置的城鎮生活垃圾通過加熱，當物料溫度達到200℃以上時，物料烴類組分開始變化、重新組合，當物料溫度達到500℃以上時，城鎮生活垃圾混合物料中的烴類組分通過冷凝，變為燃料油。
6、城鎮生活垃圾在加熱過程中，這時物料體積大減，受綜合熱量，物料內氣、液組分全部析出干凈，開始接近熱解，完成物料真空熱解過程，城鎮生活垃圾熱解通過冷凝在螺旋推料器的推動下排出真空熱解裝置。
7、城鎮生活垃圾原料通過綠色微負壓真空熱解裝置通過干燥、真空熱解、冷凝全部工藝過程，實現物料固、液、氣三相組分全部分離的工藝目的。
8、來自真空熱解系統的飽和油氣經旋流脫渣器和二次沉降罐管道進入冷凝系統，油氣中的微細固體顆粒和液滴在離心力作用下甩向器壁在重力作用下沿器壁下行集中沉降在脫渣器底部，剩下少量的沉降在二次沉降罐底部，經過旋流脫渣罐和二次脫渣罐凈化的油氣通過1.2.3.道冷凝系統，在冷水溫度差別下，油氣著氣液分離裝置內管上行經出口管道進入冷凝器裝置。冷凝裝置上下連板間設有直徑76xφ3.φ45列管，油氣經均勻進入冷卻列管，在橫向冷水作用下，油氣中水蒸氣部分首先被冷凝下來，在冷卻列管內壁形成液膜，在重力作用下沿壁下行流出列管，落入油水分離器。
9、在冷凝過程中還有一部分不能被冷凝的氣體稱作不凝氣，這些氣體含有大量的熱能，通過凈化器1，凈化器2，催化凈化器3，然后進入真空熱解反應釜爐膛給反應釜加熱，可以代替大部分燃料。
10、在含油氣體從空冷裝置下部出氣口經管道從上部進入間接水冷裝置。間接水冷裝置采用橫管式冷卻器。冷卻器冷卻水管與水平面成30橫向布置。管板外側管箱與冷卻水管連通，構成冷卻水通道，分為四段供水。四段供水采用低溫水和循環水。油氣自上而下通過冷卻器，冷卻水由每段下部進入，上部流回。低溫水流入下段，循環水供給上段。提高傳熱溫差，降低油氣出口溫度。油氣經過四段列管水冷卻，油氣中的冷凝液全部被冷凝真空下來，變為液體流入油水分離器，通過油水分離器，分離出油和水。
11、經過空冷水列管冷凝器冷卻后，油氣中液相物質全部被冷凝真空為液相混合
物，不能冷卻的的氣體為不凝氣，余下不凝氣部分進入不凝氣凈化系統。
12、不凝氣通過三級凈化通過燃氣噴槍，通過燃燒給熱解反應釜加熱，這樣減少了大量的燃料，節能環保，利國利民。

【權利要求】
1.適應于所有的城鎮生活垃圾垃圾處理。
2.國內連續處理能力大的城鎮生活垃圾熱解處理裝備。
3.解決了連續上料連續熱解連續出料和粉塵污染、尾氣污染和價值回收問題。
4.熱解產物完全達到《生物肥質量標準》或《園林綠化用肥標準》GB/T 23486-2009
5.由于是真空無氧分解排氣量少，有毒有害物質產生量少，有利于減輕對大氣環境的二次污染。
6.熱解效率高，熱能回收率高，能耗成本低，裝置占地面積小。
7.裝置維護成本低、使用壽命長，自動化控制，操作簡單安全。
8.主體設備采用特殊涂層和金屬材質，其抗屈弧能力、抗溫能力、抗拉伸能力大大提高，通過設計試驗采用特殊設計的機械密封材料及方式，減少了設備的維護成本，增強了設備的安全穩定運行性能。
9.自主研發設計多項分離系統，對油水蒸汽、粉塵、不凝性氣體進行有效分離、冷卻、回收，降低了設備運行成本及環境污染危害。
10.針對不同物料、不同含油率、不同的物料處理要求等自動匹配變量設計，可以優化設備溫度、時間程序，實現操作的自動化，減少經驗因素對處理能力、處理效果的影響。
11.由于溫度控制的便利性，在基礎油回收、處理量、處理終點等多目標優化上，本裝置給作業者提供大的可行性，實現多城鎮生活垃圾治理。
12.系統智能化，集成撬裝化設計，實現了現場作業的靈活性。
綜上所述：可見利用還原(無氧)熱解技術是當今資源轉化度高，對環境影響少，處理理念的技術。在經濟上比較，該技術也有明顯優勢。比如它和焚燒相比，建設成本只是焚燒的30%，運行成本僅焚燒的20%；和填埋相比，除了環保優勢外，它占用土地少，且可以持續處理垃圾。建立日處理城鎮生活垃圾20噸的工廠只需要3-10畝土地。如果日處理垃圾量越大,其平均用地更少，如日處理20噸城鎮生活垃圾只需用地不到3-10畝
部分圖片來源于網絡。
